Описание

Из металлических блок-контейнеров Транспак можно собирать модульные здания различного назначения - как жилые, так и строительные, в практически любых планировочных решениях.

Все монтажные комплекты упакованы внутри блоков в транспортном положении. Сантехнические модули доставляются на строительную площадку в собранном виде, в них уже установлена сантехника и выполнена разводка всех сетей.

Между собой блоки соединяются при помощи стяжных болтов.

По Вашему желанию возможно применение любых материалов для внутренней отделки и изменение фасада здания за счет установки, например, вентилируемых фасадов или блок-хауса.

Жилые блок-контейнеры Транспак в кратчайшие сроки могут быть собраны в офисы, учебные помещения, школы, детские сады, столовые, военные городки, мобильные клиники, помещения для оказания первой медицинской помощи, лаборатории, исследовательские и фельдшерско-акушерские пункты (ФАП). Кроме того, существует масса вариантов для изготовления хозяйственных помещений на основе строительных блок-контейнеров - бытовки, штабы стройки, магазины, банки, мастерские и складские помещения, заправки, рестораны, аптеки, организационные и пресс-центры, кабины для переодевания и многие другие.

Транспортировка. На одном автомобиле (еврофура) или желеснодорожной платформе (полувагон) перевозится до восьми блок-контейнеров.

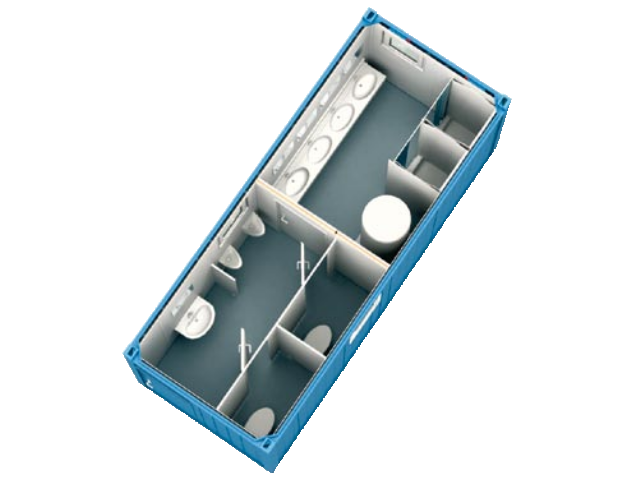

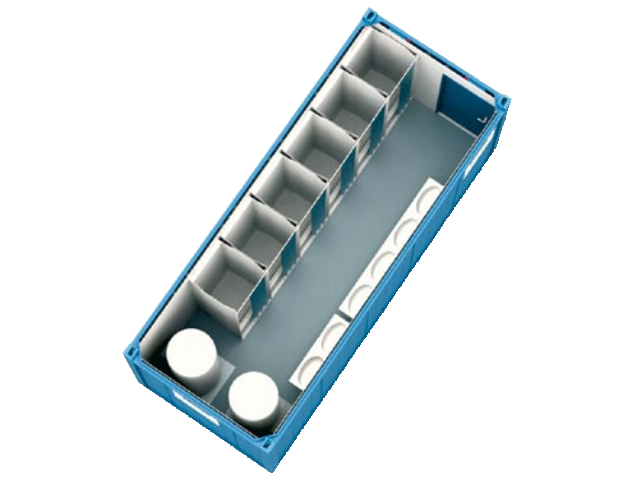

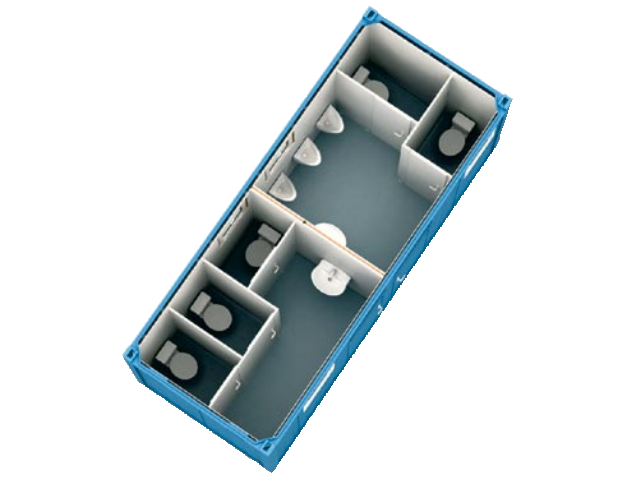

Санитарный модульный блок

с изоляцией из пенополиуретана (ППУ)

Общие сведения:



Нижеследующий документ описывает конструкцию, составные части и оборудование нового санитарного блока в типовом исполнении.



Размеры наших модульных блоков соответствуют нормам ISO и обладают, таким образом, множеством преимуществ данной системы. Отдельный модуль состоит из стабильной рамочной конструкции.



Размеры (мм) и вес (кг):

тип

снаружи

внутри





длина

ширина

высота

длина

ширина

высота

вес

10’ санитарный

модульный блок

2.989

2.435

2.591

2.815

2.260

2.340

1.490

16’ санитарный

модульный блок

4.885

2.435

2.591

4.710

2.260

2.340

2.055

20’ санитарный

модульный блок

6.055

2.435

2.591

5.880

2.260

2.340

2.490

30’ санитарный

модульный блок

9.120

2.435

2.591

8.945

2.260

2.340

3.515



1.) ПОЛ:



- Конструкция рамы:

- сварной стальной профиль холодного проката толщиной 3 мм

- 4 контейнерных угла, сварные

- 2 отверстия под вилочный погрузчик (кроме 30') расстояние между отверстиями 2050 мм или 1650 мм (размеры отверстий в свету: 352x85 мм)

- несущие поперечные балки пола выполнены из Ω - (омега) профилей, s= 2,5 мм, удвоенное количество в районе установки бойлера

- Изоляция:

- Минеральная вата толщиной 60 мм (плотность 16 - 24 кг/м³);

класс возгораемости A – не горючий; образование дыма Q1 – слабое задымление; данные соответствуют нормам ÖNORM B 3800.

- Основа пола:

- оцинкованные металлические листы толщиной 0,63 мм



- Напольное покрытие:



- ЦСП толщиной 20 мм, водостойкая, устойчива к поражению грибками и плесенью

- Напольное покрытие ПВХ толщиной 1,3 мм;

противоскользящая поверхность;

класс возгораемости B1 – трудно горючий;

образование дыма Q1 – слабое задымление;

края приподняты внахлест на стены на высоту 100 мм и герметично спаяны.

2.) КРЫША:

- Конструкция рамы:  - сварной стальной профиль холодного проката толщиной 3 мм

- 4 контейнерных угла, сварные

- поперечные несущие деревянные балки дл х шир = 100 x 40 мм



- Кровля:  - оцинкованный стальной лист толщиной 0,63 мм

двойной фальц, проходящий через всю длину модульного блока



- Изоляция:  - Минеральная вата толщиной 100 мм (плотность 16 - 24 кг/м3);

группа возгораемости: А – не горючий; образование дыма Q1 – слабое задымление; оба показателя согласно ÖNORM B 3800



- Потолочная обшивка:  - гипсокартон покрытый стальным листом толщиной 0,63 мм,

цвет – белый (RAL 9010)



- Внешние розетки СЕЕ:  - розетки типа СЕЕ, утопленные в боковой потолочной раме



3.) УГЛОВЫЕ СТОЙКИ:          - стальной профиль холодного проката толщиной 4 мм;

- cталь S275JR+AR (St 44)

- винтовое соединение с потолочной и половой рамами.



4.) СТЕНОВЫЕ ЭЛЕМЕНТЫ:



- усиленные панели в местах установки сантехники

- толщина стены 60 мм

- класс возгораемости B2





- Разновидности панелей:  - полная

- дверная

- с санитарным окном



- Внешняя обшивка:  - стальной профилированный, оцинкованный и лакированный лист толщиной 0,63 мм

цвет: голубой, белый, серый (соответственно RAL

5010/9010/7035)



- Изоляция:  - 60 мм ППУ (пенополиуретан) (плотность 35 - 40 кг/м³)



- Внутренняя отделка:  - оцинкованный стальной лист толщиной 0,5 мм;

цвет: белый



5.) ПЕРЕГОРОДКИ:                 - толщина стены 60 мм





- Разновидности:  - полная

- дверная



- Рама:  - деревянная рама толщиной 60 мм



- Внутренняя отделка двусторонняя:



- оцинкованный стальной лист толщиной 0,6 мм;

цвет: белый









6.) ДВЕРИ:



- Внешняя дверь:

- лево- или правосторонняя

- двусторонняя обшивка оцинкованным стальным листом,

изоляция 40 мм

- стальная дверная коробка с уплотнителем по периметру

- размеры:

внешний размер            световой проём короба

875 x 2.000 мм               811 x 1.940 мм



- Внутренняя дверь: (по запросу)



- лево- или правосторонняя

- двусторонняя обшивка оцинкованным, покрашенным стальным листом

- стальная дверная коробка с уплотнителем по периметру

- размеры:

внешний размер            световой проём короба

625 x 2.000 мм              561 x 1.940 мм

875 x 2.000 мм              811 x 1.940 мм



7.) ОКНА:



- окно ПВХ со стеклопакетом, стекло рифленое;

цвет: белый

- откидной механизм

- размеры: 652 x 714 мм



ВНИМАНИЕ: Встроенный изолированный стеклопакет рассчитан на высоту до 1.100 м над уровнем моря. Для высоты выше

1.100 м необходимо произвести выравнивание давления.



8.) ЭЛЕКТРИКА:



- Исполнение с учетом повышенной влажности



- Технические данные:



- утопленные в раме внешние розетки типа CEE

- напряжение 230/400 V

- 50 Гц; 3/5-фазный; 32 A

- схема электропроводки находится в распределительном щитке

- распределительный щиток внешний, с защитой от влажности, одно-/двухрядный

- выключатель для бойлера

- FI- выключатель  40 A/ 0,03 A                   2/4- полюсной

- LS- выключатель 10 A (свет)                     2- полюсной

- LS- выключатель 13 A (радиатор)            2- полюсной

- LS- выключатель 13 A (розетки)               2- полюсной

- LS- выключатель 16 A (бойлер)                3- полюсной

- розетки с крышками от брызг

- выключатели с крышками от брызг

- 2 шт. светильники люминесцентные с защитными колпаками и лампами 36 Вт



- Заземление:



Провод заземления, оцинкованный с крестовым зажимом. Заземление модульного блокаа проводится заказчиком на месте установки.



- Меры предосторожности:



Электрическое соединение модульных блоков между собой происходит через имеющиеся розетки СЕЕ. При определении







SA_PU_russisch                                                   Состояние на: Ноябрь 2008                                                           Страница 3





количества соединяемых между собой, следует учитывать максимально допустимую нагрузку электрического соединительного кабеля. Ввод модульного блока эксплуатацию должен быть проведен квалифицированным электромонтером.



Строго соблюдайте инструкции по монтажу, правила ввода в эксплуатацию и технического обслуживания и руководство по эксплуатации, которые находятся в электрическом распределительном щитке!







9.) САНИТАРНОЕ

    ОБОРУДОВАНИЕ:

- Подвод:  Подвод при помощи трубы ¾“ или 1“ с боковой стороны через стену модульного блокаа.



- Внутренний трубопровод:  Трубы ПВХ



- Подогрев воды:  С помощью электрического бойлера.

Вместимость в зависимости от типа модульного блокаа

(80 или 300 л)

ВНИМАНИЕ:

Бойлеры вместимостью 80/300 л рассчитаны на максимальное давление 6 бар. Давление выше 6 бар уменьшается с помощью редукционного клапана давления!



- Отвод:  Отработанная вода собирается при помощи труб ПВХ DN 50 или DN 100 (диаметр Ø 50 или 110 мм) и выводится через боковую стену модульного блокаа.

Подключение к системам канализации производится заказчиком в соответствии с местными правилами пользования системами коммунального водоснабжения и канализации.



10.) ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ:



Индивидуальное отопление посредством электрообогревателя с терморегулятором и защитой от перегрева. Механическая вентиляция при помощи электрических вентиляторов.

Регулярно проветривайте помещение! Для предотвращения образования конденсата, влажность воздуха не должна превышать 70%!





11.) ТЕПЛОИЗОЛЯЦИЯ:

- Пол:  s =  60 мм                            U= 0,54 W/m² K

- Крыша:  s = 100 мм                            U= 0,37 W/m² K

- Стены:  s =  60 мм полиуретан       U= 0,375 W/m² K

- Санитарное окно:  s = 4/16/4 мм                        U= 2,10 W/m² K



12.) НАГРУЗКА:

Нагрузка на пол:

- первый этаж:  максимально допустимая нагрузка:            2,0 кН/м² (200 кг/м²)



- второй этаж:  максимально допустимая нагрузка:            1,5 кН/м² (150 кг/м²)





Снеговая нагрузка:  максимально допустимая нагрузка:             1,0 кН/м² (100 кг/м²)



Ветровая нагрузка:  25 м/с (90 км/ч)



При большой вероятности сильных ветров необходимо использование дополнительных креплений (напр. конусовидные угловые фиксаторы, дополнительное крепление стальными тросами и т.д.).



13.) УСТАНОВКА /

МОНТАЖ / СТАТИКА:



Общее:

Каждый отдельный модуль должен быть установлен на подготовленный фундамент минимум с 4 точками опоры для

10-и футового, 6 точками опоры для 16-и и 20-и футового (Приложение 3) и 8 точками опоры для 30-и футового (Приложение 4) модульного блока. Фундамент должен быть заложен исходя из особенностей местности, норм, допустимых нагрузок, строения почвы и глубины промерзания.

Ровная поверхность фундамента является залогом успешного проведения монтажа и безукоризненной установки всего комплекса!

При установке отдельных блок-модулей и модульных зданий учитывайте нагрузки (напр. снеговые) и особенности местности!



Варианты соединения двух и более модульных блоков: Отдельные модульные блоки могут соединяться между собой лицевой, торцевой сторонами или ставиться друг на друга. При установке учитывайте руководство по соединению блоков между собой и максимально допустимые нагрузки!

При одноэтажных модульных зданиях расположение модульных блоков и величина помещений могут определяться по усмотрению. При установке 2-х и 3-х этажных модульных зданий следует учитывать допустимые варианты соединений модульных блоков, приведенные в Приложении 1 (10-и, 16-и и

20-и футовые блоки) и Приложении 2 (30-и футовые блоки). Все данные базируются на блок-модулях с максимальной внешней высотой 2,8 м.



В случае соединения модульных блоков иным способом,

отличающимся от приведенного в Приложении 1 (10-и, 16-и и

20-и футовые блоки) или Приложении 2 (30-и футовые блоки), данные о ветровой нагрузке не предоставляются. Настоятельно рекомендуется придерживаться инструкций по установке модульных зданий. В противном случае следует обратиться к компетентным органам и установить дополнительные крепления (напр. конусовидные угловые фиксаторы, дополнительное крепление стальными тросами и т.д.).



Контейнера должны ставиться точно друг на друга. Для этого обязательно должны использоваться специальные угловые элементы центрирования от СТХ.



Необходимо соблюдать инструкции по монтажу Контейнекс,

которые высылаются по запросу.







Containex не несет ответственности за прямой или косвенный ущерб, нанесенный в результате неправильной установки модульного здания.



14.) ПОГРУЗКА:                       - вилочным погрузчиком

- краном: минимальный угол между подъёмным тросом и

горизонтом составляет минимально 60°. Из-за особенностей конструкции погрузка спредером исключена.



15.) КОНТРОЛЬ КАЧЕСТВА:



Germanischer Lloyd „Typenpüfung“ для 20-и футового модульного блокаа с внутренней высотой 2.340 мм. Сертификат соответствия Госстроя России № РОСС АТ.СЛ44.Н00069. Модули выпускаются серийно и соответствуют ГОСТ 22853-86.





16.) ЛАКОВОЕ ПОКРЫТИЕ:  Высококачественная технология нанесения лакового покрытия имеет высокую степень сопротивляемости к погодным воздействиям и износу. Покрытие предназначено для городских и индустриальных условий.



- Стеновые элементы:  толщина покрытия 25 µm



- Рама:  15-40 µm грунтовка

40-60 µm лаковое покрытие



Лаковое покрытие вышеупомянутых частей происходит путем различных технологических процессов. Этим достигаются аналогичные каталогу RAL цвета. Мы не несем ответственности за незначительные цветовые отклонения по сравнению с раскладкой RAL.



Установленные законодательством нормативы, касающиеся хранения, монтажа и эксплуатации модульного блокаа должны соблюдаться заказчиком.



Право на технические изменения остаётся за производителем
